PRODUCTナットワンタッチRDNTW-RD
｜ 多打点機能付 ｜
仕様

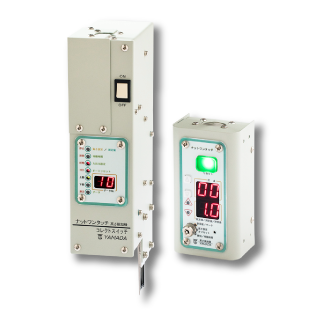

ナットワンタッチNTW-RD（ロータリー）は±0.1ミリから検出ができ、検出設定交差は0.1ミリ〜1.5ミリの間で選んだ数値で変更が可能です。ナット溶接の他にボルトの検出、板物と板物で数箇所の高さの違うナット溶接、板物部品等の検出が可能です。
| 型 式 | NTW-RD |
|---|---|
| 検出能力 | 0.1ミリ以上 |
| 電源電圧 | AC100V 2A |
| 周波数 | 50/60Hz対応 |
| 検 出 適応種類 |
各種ナット・各種ボルト・パッチ 各種板物・他高さ違い検出 |
対応検出チップ
-
ワンタッチチップ
WT-□N(NW)
※□はナットの規格サイズ
-
一体型コレクトチップ（標準）
一体型コレクトチップ（ロング）
分割型コレクトチップZCP-□N (NW)
ZCP-□L (LW)
CT-□N (NW)※□はナットの規格サイズ
-
スーパーチップ
SPT-□ND
※□はナットの規格サイズ
付属品
-
起動停止接続
中継コード -
AC100V電源コード
-
キー(2個付)
-
- ・本体取付金具1ヶ
- ・スポット機側
中継LL金具1ヶ - ・中継L金具1ヶ
- ・ボルト一式
- ・絶縁ブッシュ(大)2ヶ
- ・絶縁ブッシュ(小)2ヶ
【有料オプション】
-
起動停止接続コード
-
起動停止中継差込
コネクター
取付・設定方法

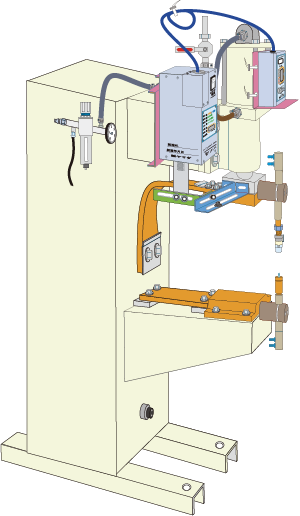

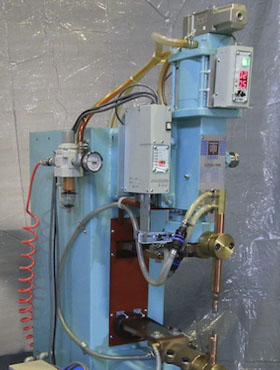

設置場所はスポット溶接機の左側の場所になります。又どうしても取付けが出来ない場合は、右側に取付けはできます。
取扱説明書やアラーム表をご入用の場合は
お問い合わせフォームよりご連絡ください。
【動画紹介】取付方法
【動画紹介】検出時の表示
特長
軸シリンダー上部側、設定検出によりワークの邪魔にならずに上部電極側、ストレートホルダー・L型ホルダー・クランクホルダー・その他、色々な仕様電極でも検出が可能です。常にスポット溶接機とナットワンタッチは連動しています。溶接する製品はナット・ボルト溶接の他に板物溶接、部品違い、部品忘れ、高さ違いなど、様々な部品の検出を行います。設定は簡単でどなたでも安心して設定していただけます。
-
ワンタッチ設定
ストロークの変更・ナットの変更・ワークの設定など簡単ワンタッチで設定可能です。
-

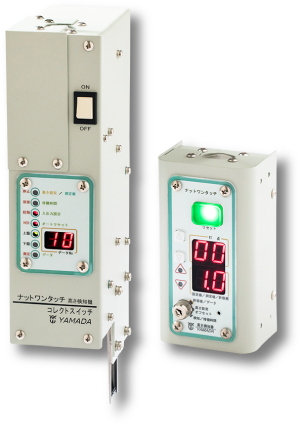

コントロールBOX
操作する場所を自由に変更できます。
-
表示で数値やエラーを管理
コントロールBOXを操作してパネル表示を見ながら設定公差の変更ができます。 入力時の数値・溶接時の数値・エラー時の表示を確認していただけます。
-
多数（複数）の高さに対応
ナット溶接では高さの異なるM４ナットからM12ナットの多種類の複数ナットを設定して検出が出来ます。板物部品の場合でも複数の厚みの異なる部品を設定して部品の有る・無し・部品違いの検出ができます。
チップの研磨(ドレッサー)・交換後は習い操作にて一括で設定変更ができます。
異常検出例
ナット
-
正常
-
ズレ大
-
横打ち
-
裏打ち
-
ナット無し
-
縦打ち
-
2重打ち
-
ワーク無し
-
ワーク2枚打ち
-
キャップナット
溶接工程でキャップの逆さ・ズレ・歪みまたはナットの逆さがナットワンタッチで簡単に検出できます。
-
正常
-
NG（裏打ち・ナット裏・歪み・ズレ）
-
-
ガイド付きナット
ナットワンタッチで簡単に異常検出できます。
-
正常
-
裏打ち
-
-
板物・打点打ち
部品2枚重ね・部品忘れの不良品をナットワンタッチで簡単に検出できます。
-
高さの違うナット
高さの違うナットの検出がナットワンタッチで簡単に検出できます。
-
スーパーチップを用いての
異常検出例ナットワンタッチ+スーパーチップ（オプション）
-
ズレ小
(芯ズレ)
-
ワーク穴違い
-
チリ・スパッタ
防止
-
-
六角ナット・丸ナット
その他(スーパーチップを用いて検出可)
正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
-
正常
-
裏打ち
-
-
トッキ付きパッチ
（ワッシャー）(スーパーチップを用いて検出可)
正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
-
正常
-
裏打ち
-
