ログスイッチ専用

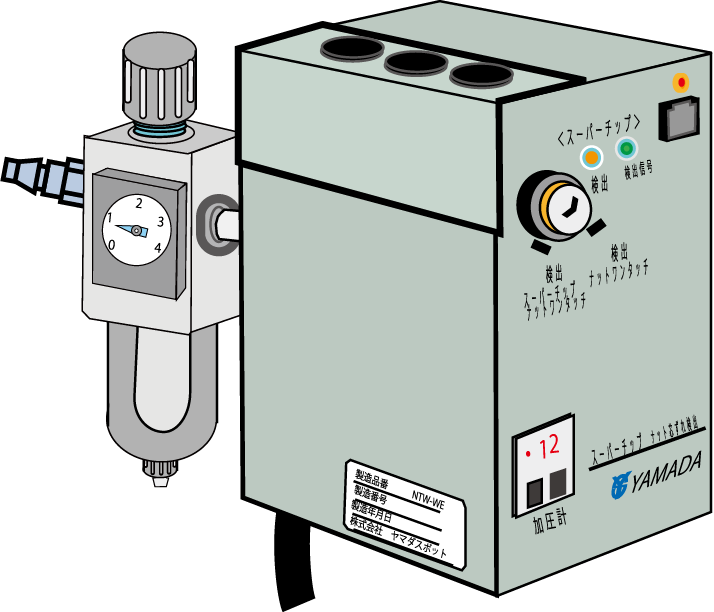

スーパーチップYS-SPT-RS
通常ナットワンタッチのオプションとして使用してきたスーパーチップにログスイッチ専用機能を搭載しました。ガンシリンダーを使用した自動機マルチスポット溶接機のナット有無検出で取得したログスイッチにスーパーチップを後付けし、ナット芯ズレ・ナット裏などを検出することができます。
ログスイッチ専用
ログスイッチ仕様の自動機に
スーパーチップを取り付けてナット芯ズレ・ナット裏の異常検出を可能に
自動機でナット溶接する場合、ログスイッチがナットの有無を確認していましたが、ナット芯ズレ・ナット裏の検出は行われていませんでした。ログスイッチ専用スーパーチップは現状のログスイッチに後付けするだけで、ナット芯ズレ・ナット裏の異常検出が可能になりました。

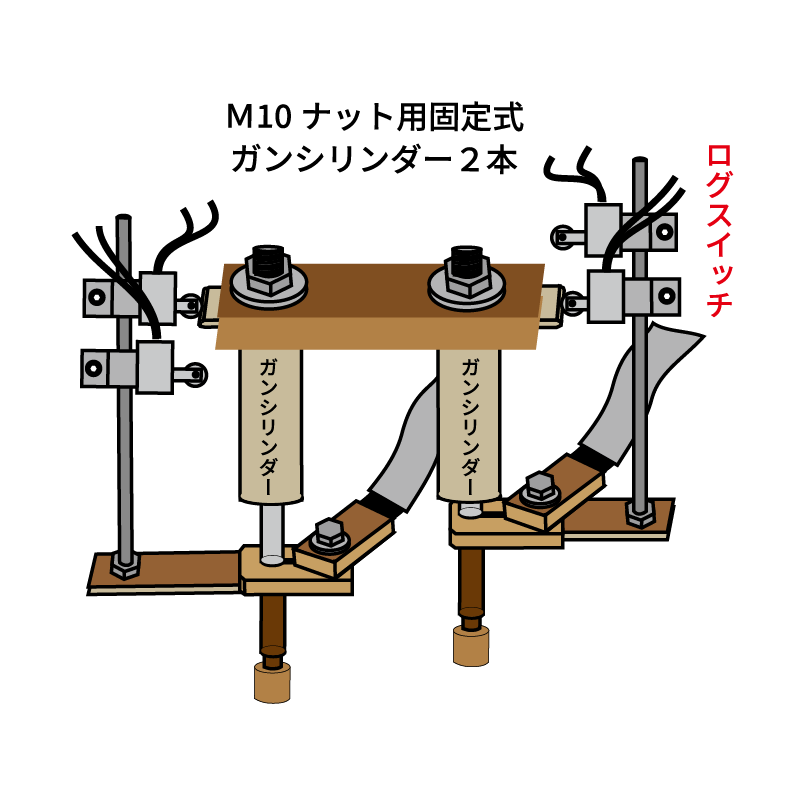

ナット打ちマルチスポット溶接機
-

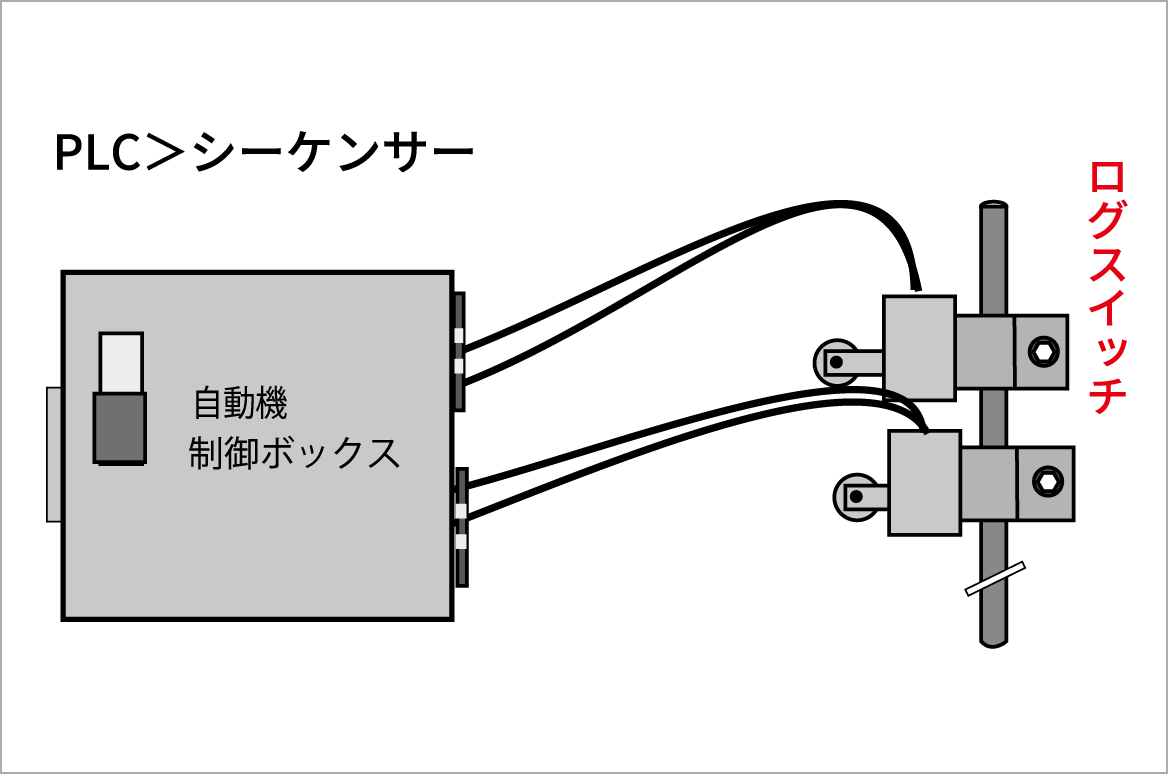

YS-SPT-RS 未使用
-

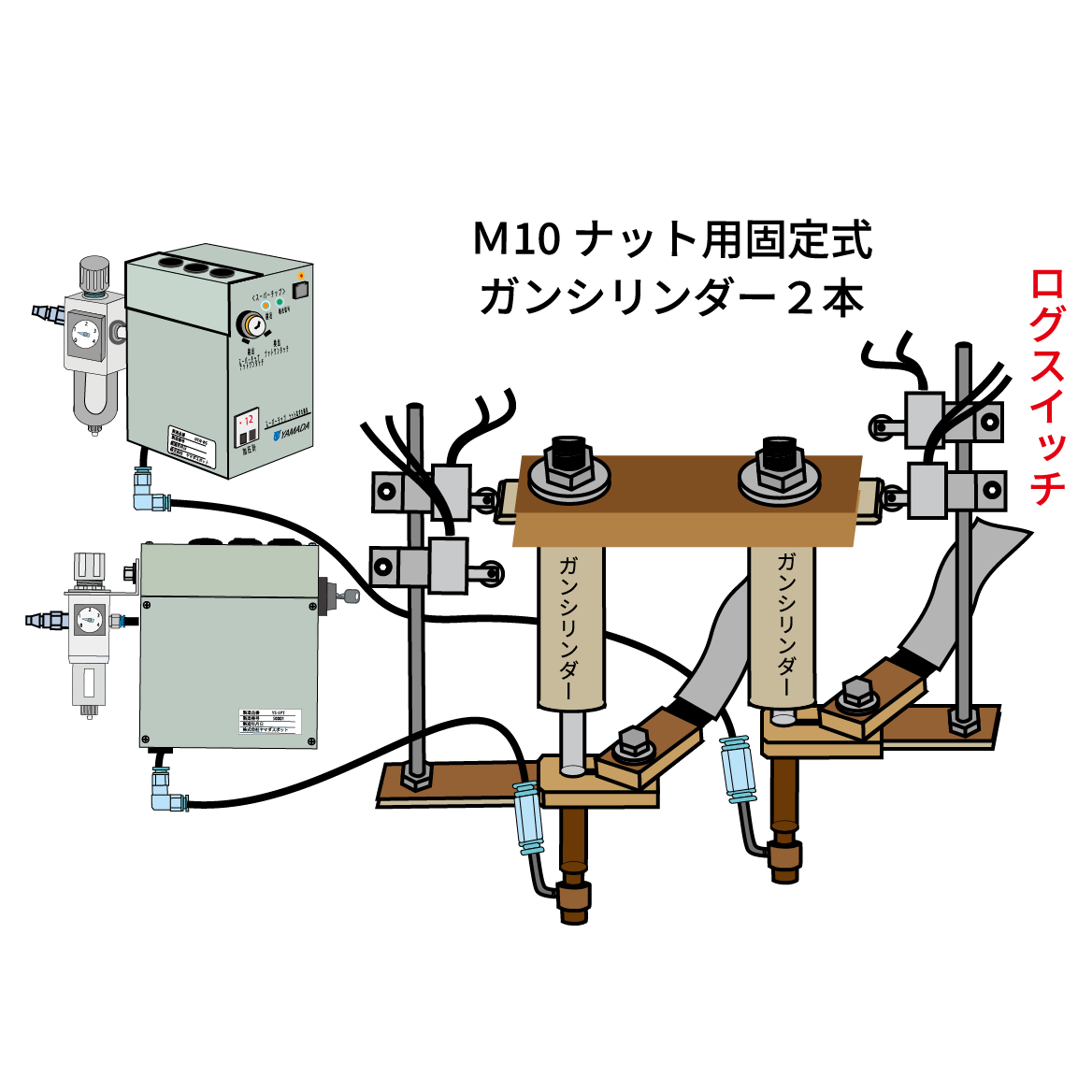

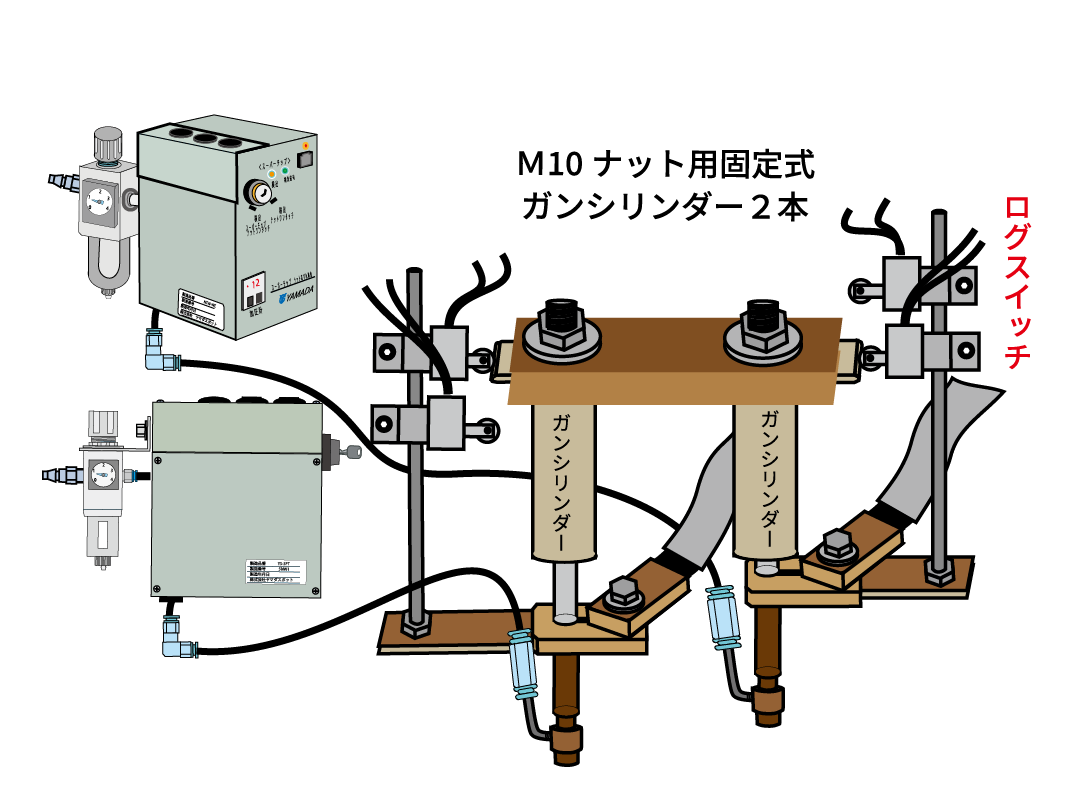

YS-SPT-RS 使用時
※YS-SPT-RS本体はガンシリンダー1本に1台必要です。

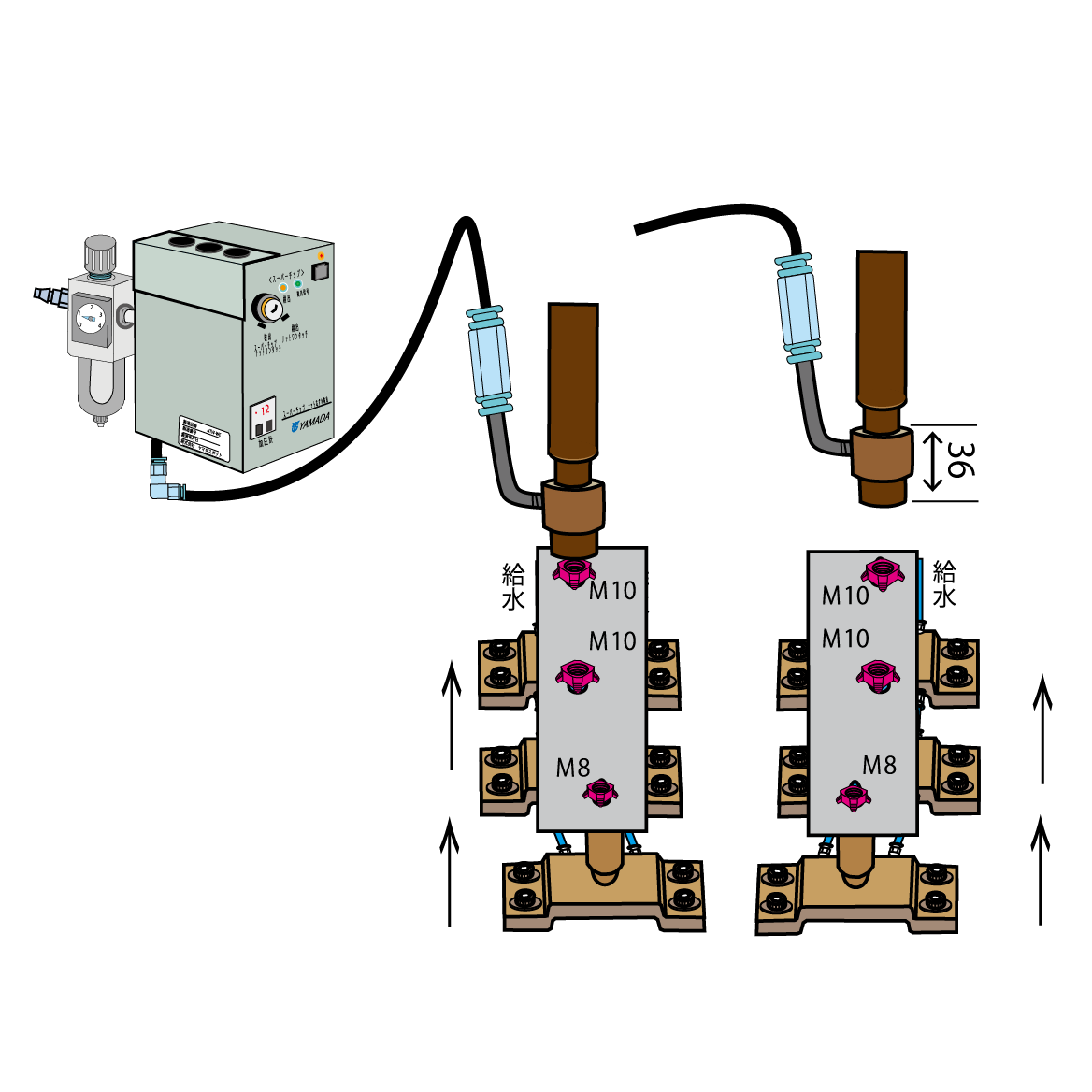

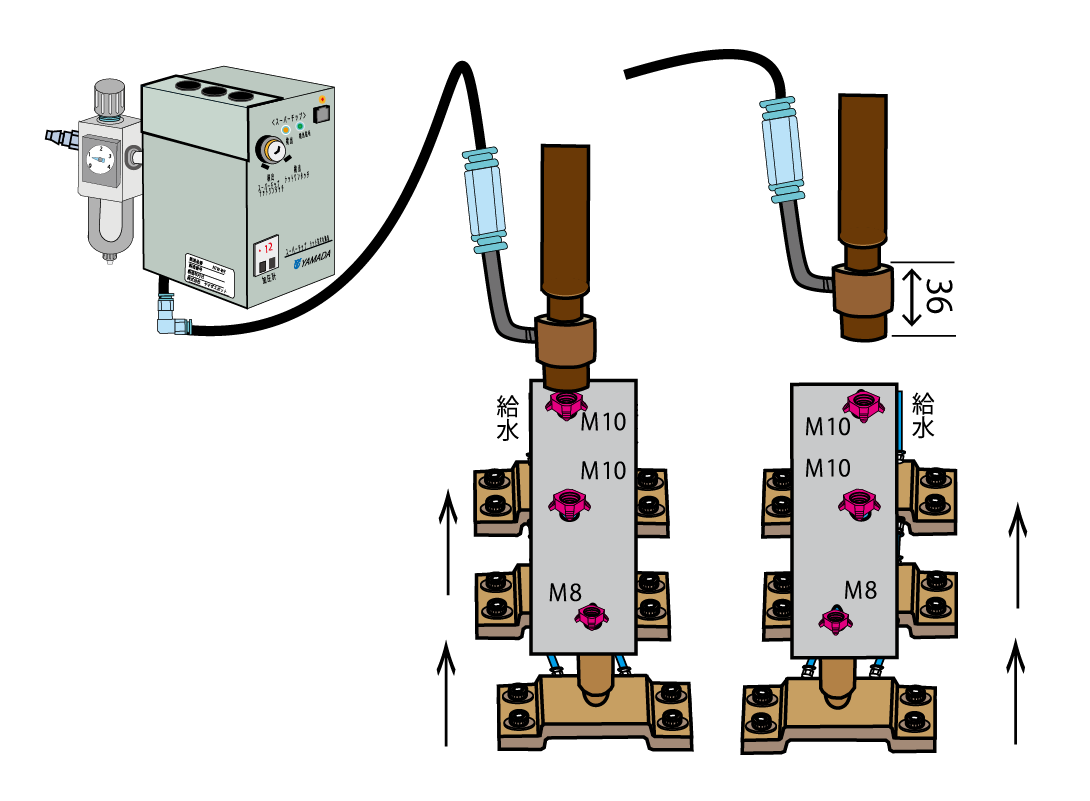

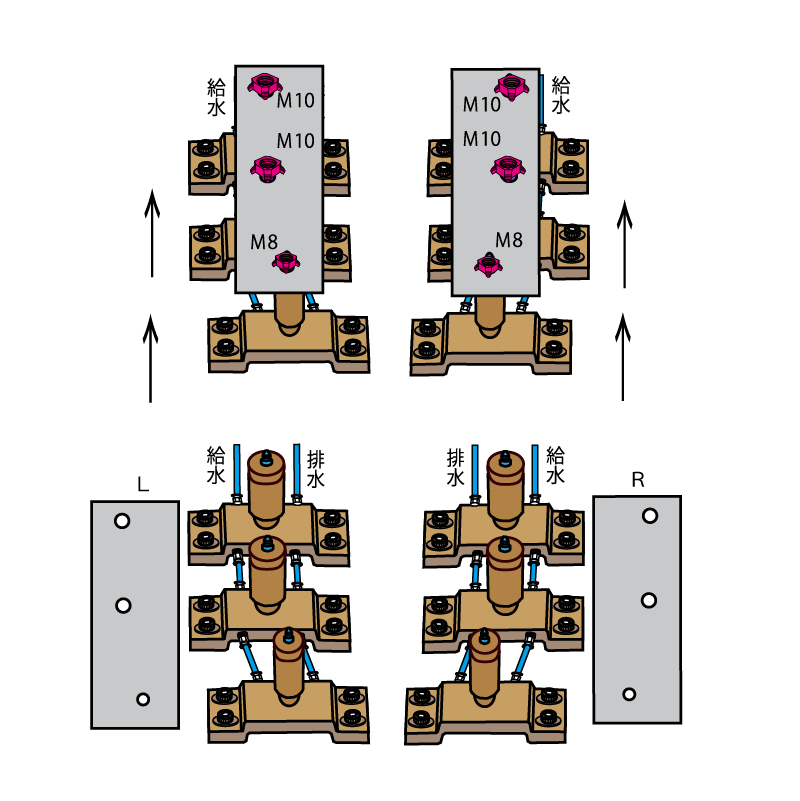

下部電極
-
YS-SPT-RS 未使用
-
YS-SPT-RS 使用時
※YS-SPT-RS本体はガンシリンダー1本に1台必要です。
ガンシリンダー専用

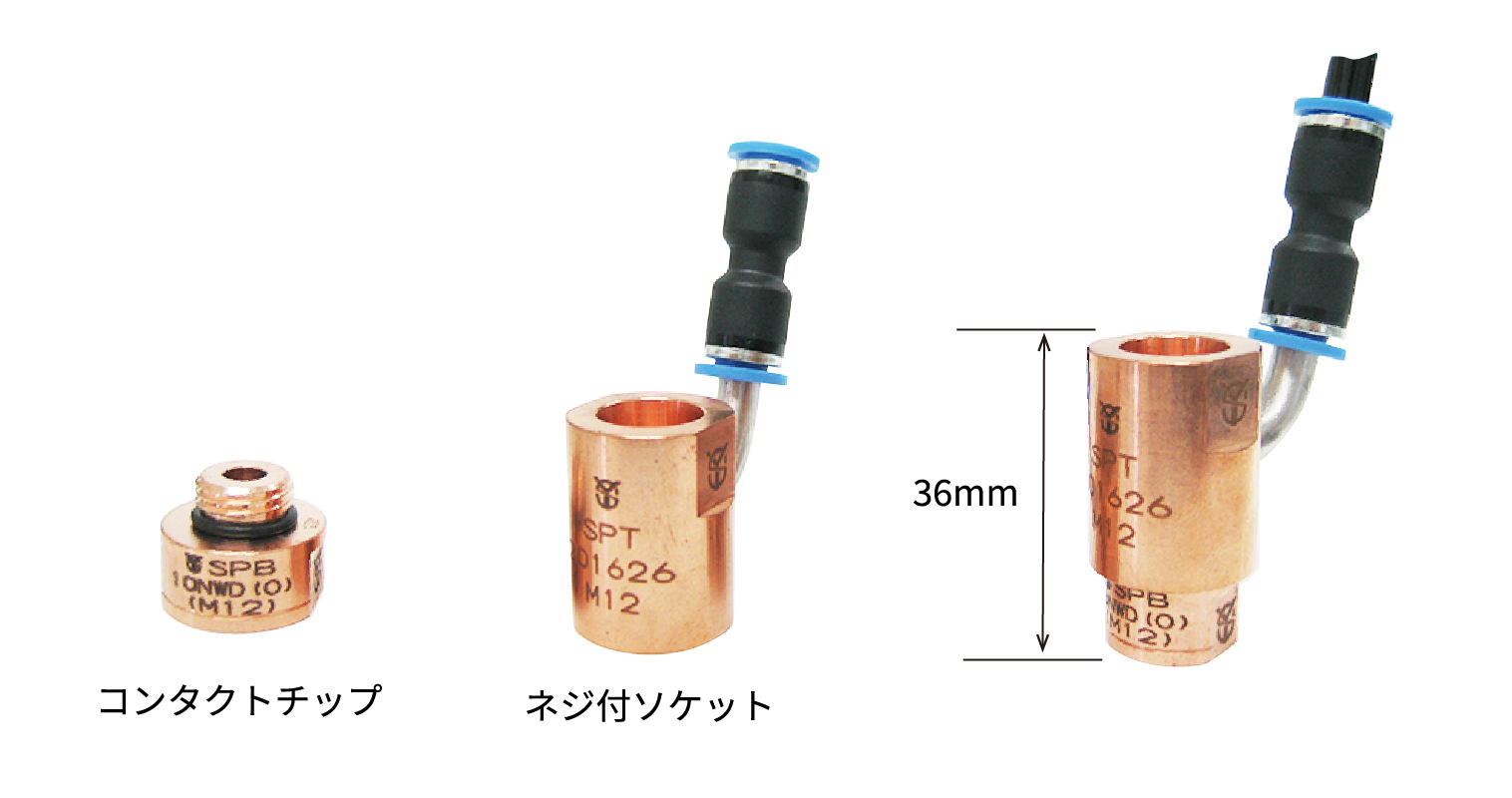

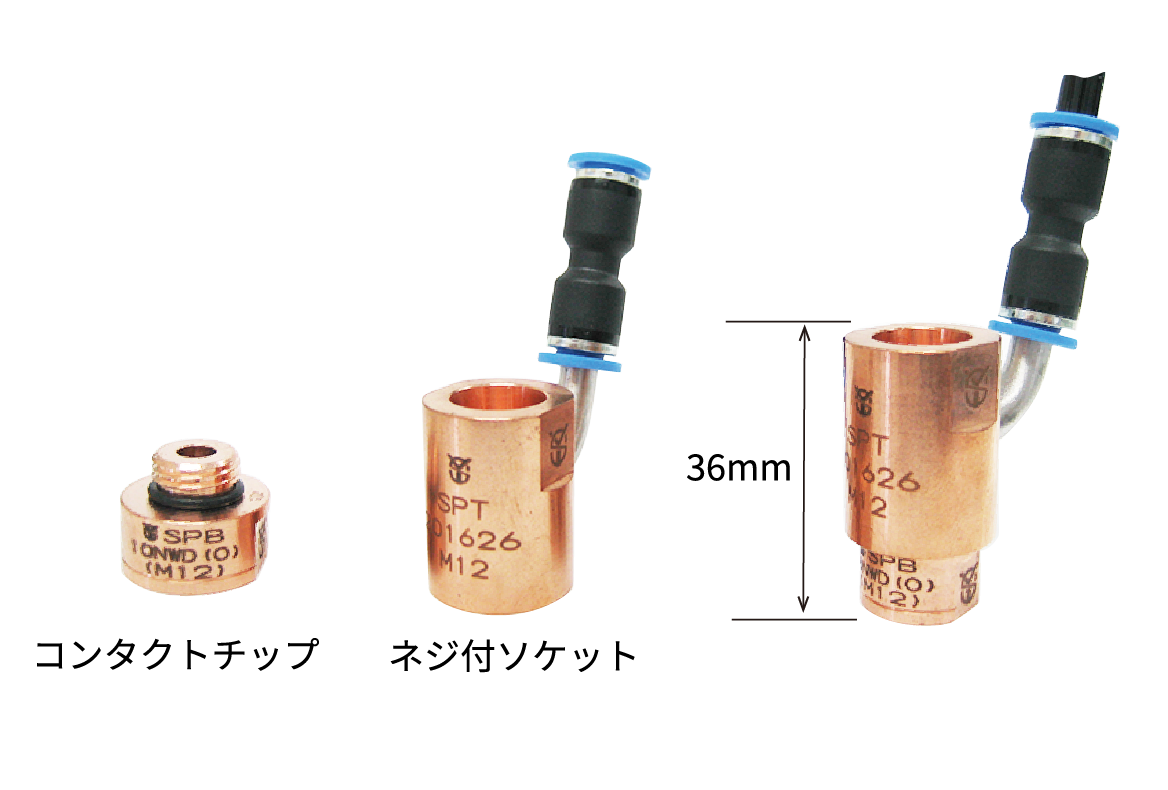

スーパーチップ検出電極

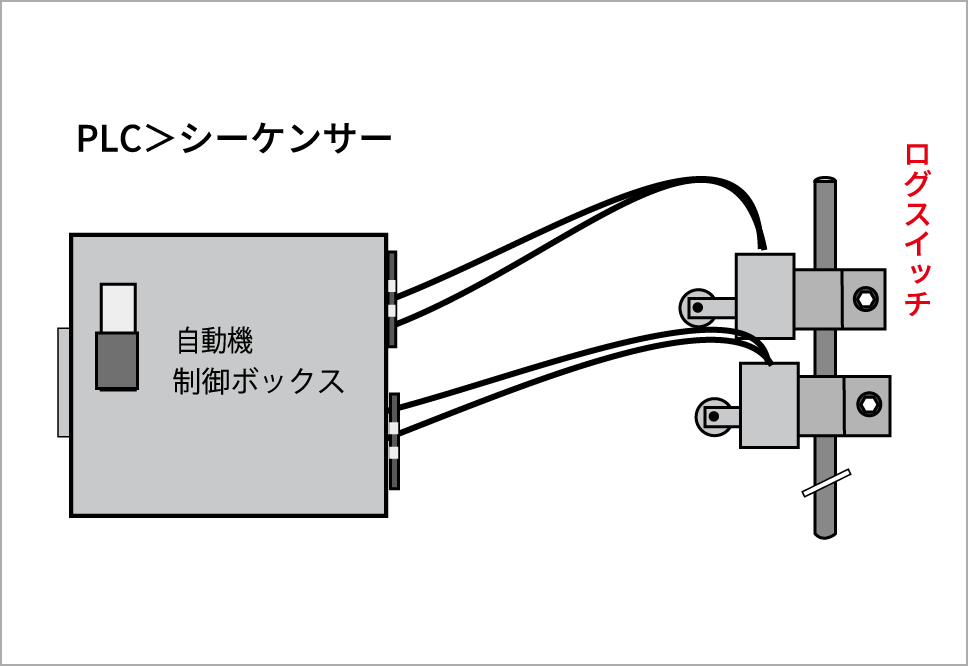

シーケンサー
ログスイッチ仕様で
スーパーチップを使用する場合
①ログスイッチ仕様は上昇端・下降端両方取れますが
スーパーチップには上昇端を
ドライ(リレー接点出力)で入力します。
②スーパーチップ側からはナット正常の場合は
ドライ(リレー接点出力)で溶接OK信号が出ます。
※ナット異常の場合はOK出力は出ません。(ナット裏・ナット芯ズレ）
③個々のガンシリンダーの起動スタートと同時に
スーパーチップ側に電磁弁DC24V入力します。
ログスイッチ専用スーパーチップ
についての詳細は
下記より
お気軽にお問い合わせください。
