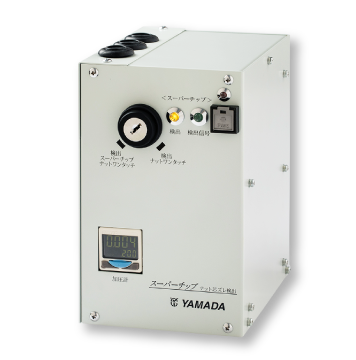

PRODUCTナットワンタッチWE/RD/WFスーパーチップSPTYS-SPT
｜ オプション ｜

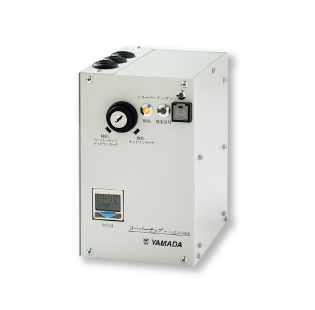

仕様
スーパーチップはナットワンタッチ（WE・RD・WF）のオプションでエアー加圧を用いてナットの検出を行います。検出能力は正確で検出誤動作はありません。また、エアー上下W仕様でワーク穴違いも正確に検出いたします。他にもスーパーチップの検出はエアー吹き出しの性質でチリ・スパッタの不良はゼロ防止できます。
| 型 式 | YS-SPT |
|---|---|
| 電源電圧 | AC100V 2A |
| 周波数 | 50/60Hz対応 |
| 検 出 適応種類 |
各種ナット芯ズレ 他各種ナット不良品ゼロ検出 |
ログスイッチ専用スーパーチップをご紹介しています。
ガンシリンダーの芯ズレ・ナット裏対策が可能です。
対応検出チップ
-
分割型スーパーチップ
SPT-□ND
※□はナットの規格サイズ
-
スーパーチップ専用ホルダー
付属品
-
AC100V電源コード
-
出力コード
-
上昇単入力コード
-
電磁弁接続コード
-
逆流防止弁
-
キー(2個付)
-
- ・L金具
- ・M6ボルト4ヶ
- ・ワッシャー各2×4ヶ
取付・設定方法

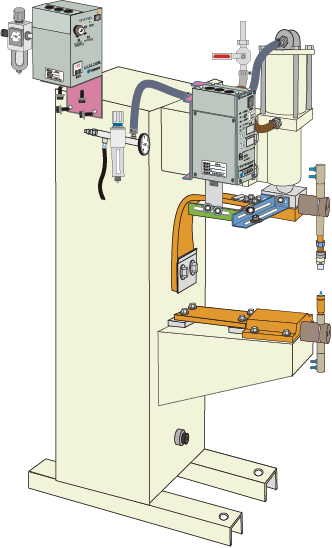

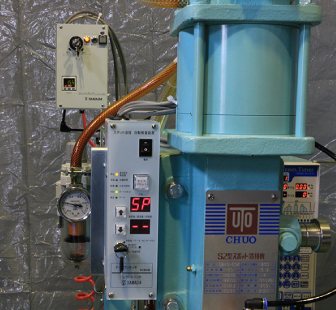

設置場所はスポット溶接機の左右どちらでも取付可能です。付属品の取付金具類・ボルト・配線ケーブルなどは同梱します。
取扱説明書をご入用の場合は
お問い合わせフォームよりご連絡ください。
【動画紹介】取付方法
【動画紹介】検出時の表示
特長
- 1スーパーチップ仕様はナットワンタッチのオプションです。高さ違いの検出は当然ですが、スーパーチップ特長のナット芯ズレ、その他のナット異常はゼロです。
- 2スーパーチップは初期設定して操作する事はほとんどありません。
- 3スーパーチップ仕様は上部専用ストレートホルダー電極芯穴からエアーが吹き出るので溶接されたナットには、チリ・スパッタの不良はゼロ防止できます。
- 4下部側電極は現状ご使用されている一般の電極で大丈夫です。
- 5スーパーチップ仕様は上下電極のWエアー吹き出しでワークの正規穴と穴違いの検出ができ専用電極があります。
-
穴違い不良品検出例
スーパーチップＷ仕様
-
ナット打ち穴違い検出
スーパーチップＷ仕様
-

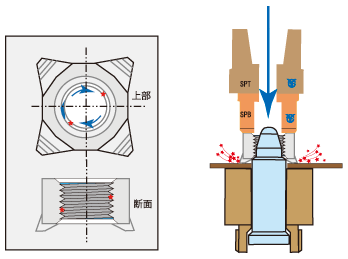

チリ・スパッタ防止
異常検出例
-
スーパーチップを用いての
異常検出例ナットワンタッチ+スーパーチップ（オプション）
-
ズレ小
(芯ズレ)
-
ワーク穴違い
-
チリ・スパッタ
防止
-
ナット
-
正常
-
ズレ大
-
横打ち
-
裏打ち
-
ナット無し
-
縦打ち
-
2重打ち
-
ワーク無し
-
ワーク2枚打ち
-
六角ナット・丸ナット
その他(スーパーチップを用いて検出可)
正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
-
正常
-
裏打ち
-
-
トッキ付きパッチ
（ワッシャー）(スーパーチップを用いて検出可)
正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
-
正常
-
裏打ち
-
-
キャップナット
溶接工程でキャップの逆さ・ズレ・歪みまたはナットの逆さがナットワンタッチで簡単に検出できます。
-
正常
-
NG（裏打ち・ナット裏・歪み・ズレ）
-
-
ガイド付きナット
ナットワンタッチで簡単に異常検出できます。
-
正常
-
裏打ち
-
-
板物・打点打ち
部品2枚重ね・部品忘れの不良品をナットワンタッチで簡単に検出できます。
-
高さの違うナット
高さの違うナットの検出がナットワンタッチで簡単に検出できます。
